| اسم العلامة التجارية: | GUTE |
| رقم الطراز: | SGH15-12 |
| الـ MOQ: | 1 مجموعة |
| السعر: | 41000-43000USD/SET |
| تفاصيل التعبئة: | حالة الخشب الرقائقي |
| شروط الدفع: | L / C ، T / T ، D / P ، D / A |

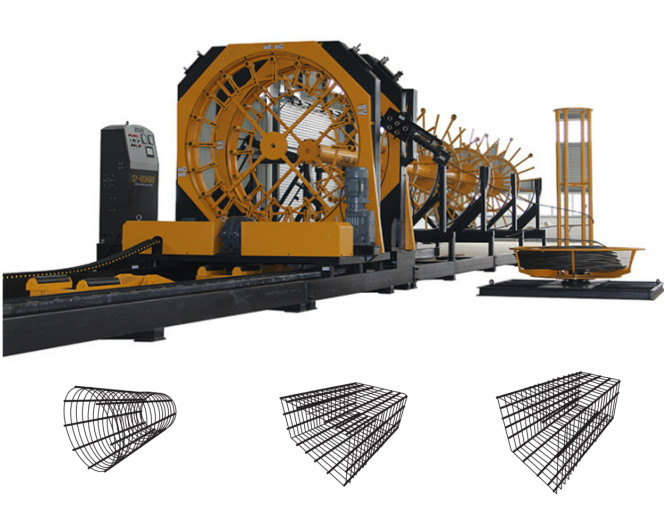

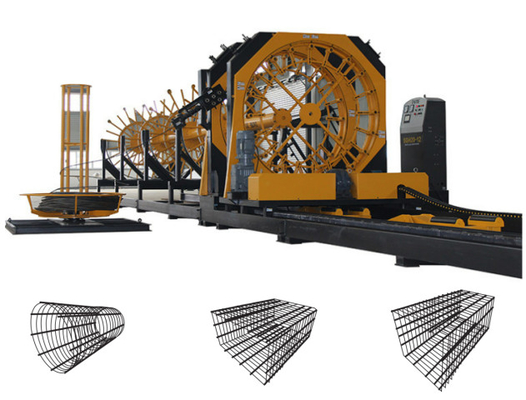

آلة لحام أقفاص الخوازيق CNC بقوة 21 كيلو واط، مقاومة عالية للتآكل
آلة صنع أقفاص الخوازيق الخرسانية/آلة لحام أقفاص حديد التسليح
الميزات:
1. نظام التحكم: PLC، شاشة تعمل باللمس، عاكس.
2. آلية تغذية الأسلاك الأوتوماتيكية، يمكن تعديل المسافة عبر الإنترنت، الخطأ صغير، وجودة التشكيل عالية.
3. آلية قفص الجر مع تنظيم سرعة التردد المتغير لديها دقة تشغيل عالية.
4. لديها المزيد من بكرات التغذية الهيدروليكية الأوتوماتيكية لمنع تشوه قفص التعزيز بسبب وزنه.
5. مجهزة بجهاز تغذية أوتوماتيكي، من السهل تشغيله ويحسن الكفاءة.
6. يعتمد القالب على مزيج من حلقة القالب والقناة، والتي يمكن أن تحل محل وتعديل عدد الأسلاك الفولاذية في القفص الرئيسي بسرعة.
7. نظام التقويم مصنوع من مادة سبائك عالية القوة، والتي تتمتع بقوة عالية ومقاومة للتآكل وتحسن عمر أجزاء التآكل.
|
آلة لحام أقفاص الخوازيق CNC (لحام أوتوماتيكي) |
|
|
قطر القفص |
300 مم - 2000 مم |
|
الحد الأقصى لطول القفص |
12 متر (أو حسب الطلب) |
|
وزن القفص |
5500 كجم |
|
قطر قضيب الملف |
5-14 مم |
|
قطر قضيب الإطار الرئيسي |
12-40 مم |
|
الضغط الهيدروليكي |
10 ميجا باسكال |
|
الطاقة المقدرة |
21 كيلو واط |
|
الطول × العرض × الارتفاع |
28000 × 8000 × 33000 مم |
|
الشهادة |
ISO 9001:2008 |
| سرعة دوران القرص الدوار (دورة في الدقيقة) سرعة دوران القرص الدوار أثناء | 0-4 |
| اللحام الأوتوماتيكي (دورة في الدقيقة) عدد البنادق المحظورة أثناء اللحام الأوتوماتيكي | 0-1 |
| احتمالية فك اللحام أثناء | حوالي مرة واحدة / 25 وصلة لحام |
| اللحام الأوتوماتيكي | حوالي 10٪ |
المكونات الكهربائية.
يتم التحكم في القرص الدوار بواسطة محرك سيرفو، والذي يتمتع بدقة دوران عالية ودقة بدء وإيقاف عالية وعمر خدمة طويل.
تعتمد المكونات الهوائية العلامة التجارية التايوانية الشهيرة Airtac، ومكونات Schneider Electric، إلخ.
روبوت اللحام (اختياري)
يتم استبدال جزء اللحام بروبوت، والذي يتمتع بدقة لحام أعلى ويتجنب اللحام الخاطئ وفك اللحام.
وفر تكاليف العمالة وزد كفاءة الإنتاج
آلية المشي
بالمقارنة مع ناقل الحركة المسنن والسلسلة، فإن ناقل الحركة الرف والترس يتمتع بمزايا الدقة العالية في النقل والضوضاء المنخفضة والاستقرار الجيد والصيانة المريحة والمتانة.
|
المعلمات |
SGH15-12 |
SGH20-12 |
SGH22-12 |
|
Cقطر كومة العمر |
Φ300-Φ1500 حجم كامل قابل للتعديل |
Φ650-Φ2000 حجم كامل قابل للتعديل |
Φ650-Φ2200 حجم كامل قابل للتعديل |
|
Cطول العمر |
3-12 م |
3-12 م |
3-12 م |
|
وزن القفص |
5500 كجم |
5500 كجم |
6000 كجم |
|
Cقطر قضيب الزيت |
Φ5-Φ14 مم |
Φ5-Φ14 مم |
Φ5-Φ14 مم |
|
رئيسي قطر قضيب الإطار |
Φ12-Φ40 مم |
Φ12-Φ40 مم |
Φ12-Φ40 مم |
|
الوزن الإجمالي |
15 طن |
14 طن |
15 طن |
|
الطاقة المقدرة |
21 كيلو واط |
21 كيلو واط |
21 كيلو واط |
|
Sتباعد قضبان اللف |
0-300 مم |
0-300 مم |
0-300 مم |
|
الطول * العرض * الارتفاع |
28.5*3.7*2.5(م) |
28.5*4.7*3(م) |
28.5*5*3.6(م) |
|
الحد الأقصى لسرعة المشي |
2.8 م / دقيقة |
2.8 م / دقيقة |
2.8 م / دقيقة |
|
الحد الأقصى لسرعة الدوران |
4دورة في الدقيقة |
3.1 دورة في الدقيقة |
2.8 دورة في الدقيقة |
|
جهاز التغذية |
محرك سلسلة |
محرك سلسلة |
محرك سلسلة |
|
مادة الأنبوب |
معالجة الحرارة الفولاذية |
معالجة الحرارة الفولاذية |
معالجة الحرارة الفولاذية |
|
معدات اللحام |
لحام محمي بثاني أكسيد الكربون |
لحام محمي بثاني أكسيد الكربون |
لحام محمي بثاني أكسيد الكربون |
|
طريقة اللحام |
يدوي/ تلقائي |
يدوي/ تلقائي |
يدوي/ تلقائي |
شهادة
