| Brand Name: | GUTE |
| Model Number: | SGH15-12 |
| MOQ: | 1 مجموعة |
| السعر: | 32000-39000USD/SET |
| Packaging Details: | حالة الخشب الرقائقي |
| Payment Terms: | L / C ، T / T ، D / P ، D / A |
آلة تصنيع أقفاص الكومنتر
الخصائص:
1نظام التحكم: PLC، شاشة لمسة، محول تردد.
2آلية تغذية الأسلاك التلقائية ، يمكن تعديل المسافة عبر الإنترنت ، والخطأ صغير ، ونوعية التشكيل مرتفعة.
3آلية قفص الجر مع ضبط سرعة التردد المتغير لديها دقة عالية في العمل.
4مع المزيد من أوتوماتيكية الهيدروليكية أدوات التغذية لمنع قفص الصلب من التشوه بسبب وزنه الخاص.
5مجهزة بجهاز تغذية تلقائية، سهلة التشغيل وتحسين الكفاءة.
6يعتمد التشكيل على مزيج من حلقة التشكيل والقناة ، والتي يمكن أن تحل محل وتعديل عدد أسلاك الفولاذ في القفص الرئيسي بسرعة.
7يتم تصنيع نظام التسوية من مواد سبيكة عالية القوة، والتي لديها قوة عالية، مقاومة للاستعمال وتحسين حياة الأجزاء المرتدية.
|

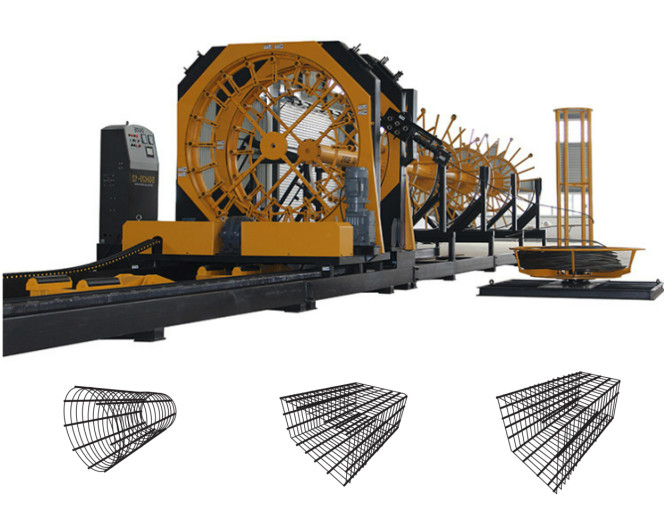

آلة لحام القفص الحاسوبي (CNC PILE Cage WELDING MACHINE) ((الحام آلي) |
|
|
قطر القفص |
300mm-2000mm |
|
أقصى طول للقفص |
12m ((أو مخصصة) |
|
وزن القفص |
5500 كيلوغرام |
|
قطر شريط الملف |
5-14ملم |
|
قطر شريط الإطار الرئيس |
12-40 ملم |
|
الضغط الهيدروليكي |
10 مبا |
|
الطاقة المسموح بها |
21 كيلوواط |
|
ل × و × ه |
28000×8000×33000ملم |
|
التصديق |
إيزو 9001:2008 |
| سرعة دوران اللوحة المدورة (r / min) سرعة دوران اللوحة المدورة أثناء | 0-4 |
| لحام تلقائي (r / min) عدد البنادق التي تم حجبها أثناء لحام تلقائي | 0-1 |
| احتمالية إزالة اللحام خلال | حوالي مرة واحدة / 25 مفاصل لحام |
| لحام تلقائي | حوالي 10% |
قطع كهربائية
ويتم التحكم في القرص الدوار بواسطة محرك الخدمة، والذي يحتوي على دقة دوران أعلى، بدء وقف أكثر دقة ومدة خدمة أطول.
تتبنى المكونات الهوائية العلامة التجارية الشهيرة Airtac من تايوان ، Schneider Electric Components ، إلخ.
روبوت لحام ((اختياري)
يتم استبدال جزء اللحام بالروبوت،الذي يتمتع بدقة اللحام أعلى ويتجنب اللحام الخاطئ وإزالة اللحام.
توفير تكاليف العمالة وتحسين كفاءة الإنتاج
آلية المشي
بالمقارنة مع ناقل العجلات والسلسلة، فإن ناقل العجلات والعجلات له مزايا دقة نقل عالية، وانخفاض الضوضاء، والاستقرار الجيد، والصيانة المريحة والمتانة.
|
المعلمات |
SGH15-12 |
SGH20-12 |
SGH22-12 |
|
جقطر كومة العمر |
Φ300-φ1500 قابلة للتعديل بحجم كامل |
Φ650-φ2000 قابلة للتعديل بحجم كامل |
Φ650-φ2200 قابلة للتعديل بحجم كامل |
|
جطول العمر |
3-12 متر |
3-12 متر |
3-12 متر |
|
وزن القفص |
5500 كجم |
5500 كجم |
6000kg |
|
جقطر شريط الزيت |
Φ5-Φ14ملم |
Φ5-Φ14ملم |
Φ5-Φ14ملم |
|
الرئيسي قطر شريط الإطار |
Φ12-Φ40ملم |
Φ12-Φ40ملم |
Φ12-Φ40ملم |
|
الوزن الإجمالي |
15 طن |
14 طن |
15 طن |
|
الطاقة الاسمية |
21 كيلوواط |
21 كيلوواط |
21 كيلوواط |
|
Sإيقاف العصا الملفوفة |
0-300 ملم |
0-300 ملم |
0-300 ملم |
|
(مثليين) |
28.5*3.7*2.5(م) |
28.5*4.7*3(م) |
28.5*5*3.6(م) |
|
السرعة القصوى للمشي |
2.8m/min |
2.8m/min |
2.8m/min |
|
سرعة الدوران القصوى |
4r/min |
3.1r/min |
2.8r/min |
|
جهاز التغذية |
محرك السلسلة |
محرك السلسلة |
محرك السلسلة |
|
مواد الأنابيب |
صلب المعالجة الحرارية |
صلب المعالجة الحرارية |
صلب المعالجة الحرارية |
|
معدات لحام |
لحام محمي من ثاني أكسيد الكربون |
لحام محمي من ثاني أكسيد الكربون |
لحام محمي من ثاني أكسيد الكربون |
|
طريقة اللحام |
الدليل/السيارة |
الدليل/السيارة |
الدليل/السيارة |
شهادة
| جهات الاتصال: | (جوريف) |
| الهاتف ((ما هو التطبيق): | +86 18349380338 |
| البريد الإلكتروني: | sales5@cdgute.com |
|
