| اسم العلامة التجارية: | GUTE |
| رقم الطراز: | SGW12D-2 |
| الـ MOQ: | 1 مجموعة |
| السعر: | 24000-26000USD/SET |
| تفاصيل التعبئة: | حالة الخشب الرقائقي |
| شروط الدفع: | L / C ، T / T ، D / P ، D / A |
نظرة عامة

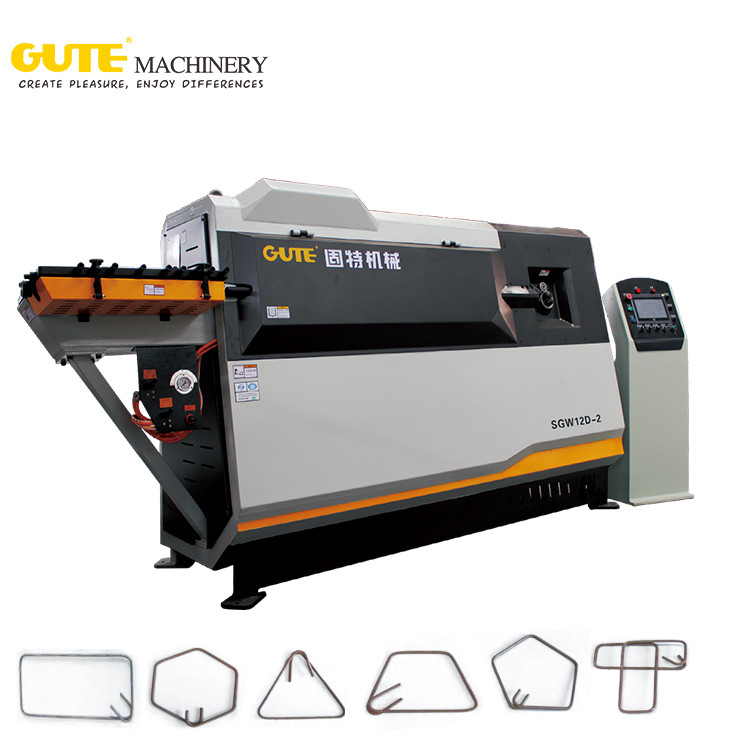

يمكن استخدام آلة ثني الأطواق CNC للتشكيل لمرة واحدة للأطواق والخطافات والأجزاء ذات الأشكال الخاصة. يمكنها إكمال وظائف التقويم والتحجيم والانحناء والقطع والعد التلقائي لقضبان التسليح والفولاذ المستدير. يستخدم الجهاز نظام تحكم رقمي، ويتحكم في نظام المؤازرة من خلال شاشة تعمل باللمس و PLC. تتميز الأطواق النهائية بدقة معالجة عالية وجودة مستقرة وموثوقة، ولديها قدرات تخزين رسومية قوية. يمكنها توفير الكثير من العمالة والنفايات. يعد تحسين كفاءة المعالجة جزءًا لا غنى عنه في مباني البناء الحديثة، وهو أيضًا جهاز ذكي يلبي المعايير الوطنية.
نطاق التطبيق
تستخدم بشكل رئيسي في بناء المباني السكنية والطرق السريعة والطرق والجسور ومترو الأنفاق والمشاريع الأخرى.
03
معلمات الجهاز
| قطر الانحناء للسلك الواحد | 5–12 مم |
| قطر الانحناء للسلك المزدوج | 5–8 مم |
| مادة المعالجة | ملف الفولاذ |
| الحد الأقصى لسرعة السحب | 75-100 م/دقيقة |
| الحد الأقصى لسرعة السحب | 1050°/ثانية |
| خطأ استقامة الضلع | 0.02/م |
| إجمالي الطاقة | 31 كيلو واط |
| استهلاك الطاقة | 5 كيلو واط/ساعة |
| اتجاه الانحناء | ثنائي الاتجاه |
| دقة طول الأطواق | ±1 مم |
| دقة طول الضلع | ±5 مم |
| دقة الزاوية | ±1° |
| الحد الأقصى لزاوية الانحناء | ±180° |
| الحد الأقصى لزاوية الانحناء | 900 مم |
| أقصر جانب للأطواق | 90 مم |
| درجة حرارة التشغيل | -5~40 ℃ |
| طريقة التحكم في الجر | سيرفو |
| طريقة التحكم في الانحناء | سيرفو |
| طريقة التحكم في التغذية الراجعة | سيرفو |
| الوزن الإجمالي | 3.3 طن |
مزايا المعدات

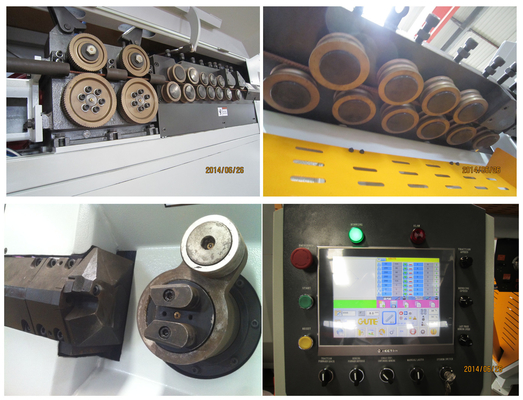

تتكون آلية المحاذاة المسبقة للمواد الخام من 14 عجلة تقويم. يمكن تعديل المسافة بين كل عجلة تقويم والتحكم فيها بواسطة البراغي. تحتوي عجلة التقويم على أخاديد مزدوجة ويمكن تقويمها بخط مزدوج. في الوقت نفسه، عجلة التقويم مصنوعة من فولاذ الأدوات السبائكي المطروق. ، مقاومة التآكل ومقاومة الصدمات.
تم اعتماد وصلة الانتقال ذات الرأس المربع، وتكون القوة 12 ضعف قوة وصلة المفتاح المسطح التقليدية. عجلة الجر مصنوعة من فولاذ الأدوات السبائكي المطروق، وهو مقاوم للتآكل والصدمات.
تم اعتماد تصميم الشفرة السميكة المنقسمة والمثبتة بمسامير في مقعد الشفرة، ويصل سمكها إلى 40 مم. إنه سريع الاستبدال وسهل الصيانة، مما يقلل بشكل كبير من تكلفة صيانة المعدات.
يمكن لوحدة التحكم بشاشة اللمس تخزين المئات من الرسومات وسهلة التشغيل.
مصنعنا
خدماتنا
شهادة
|
