| اسم العلامة التجارية: | GUTE |
| رقم الطراز: | SGW12D-1 |
| الـ MOQ: | 1 مجموعة |
| السعر: | 28000-31000USD/SET |
| تفاصيل التعبئة: | حالة الخشب الرقائقي |
| شروط الدفع: | L / C ، T / T ، D / P ، D / A |
نظرة عامة

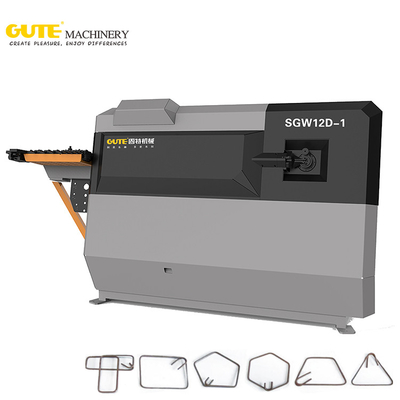

يمكن استخدام آلة ثني الأطواق CNC الأوتوماتيكية بالكامل من Gute لتشكيل الأطواق والخطافات والأجزاء ذات الأشكال الخاصة لمرة واحدة. يمكنها إكمال وظائف تقويم وقص وتشكيل وقطع وعد قضبان التسليح والفولاذ المستدير تلقائيًا. يستخدم الجهاز نظام تحكم رقمي، ويتحكم في نظام المؤازرة من خلال شاشة تعمل باللمس و PLC. تتميز الأطواق النهائية بدقة معالجة عالية وجودة مستقرة وموثوقة، ولديها قدرات تخزين رسومية قوية. إنه سهل التشغيل ومريح للإعداد. يمكنه توفير الكثير من العمالة والنفايات. يعد تحسين كفاءة المعالجة جزءًا لا غنى عنه في البناء والبناء الحديثين، وهو أيضًا جهاز ذكي يلبي المعايير الدولية.
نطاق التطبيق
تستخدم بشكل أساسي في بناء بناء المساكن والطرق السريعة والطرق والجسور ومترو الأنفاق والمشاريع الأخرى
معلمات الجهاز
| قطر الانحناء السلكي الفردي | 5–13 مم |
| قطر الانحناء السلكي المزدوج | 5–10 مم |
| مادة المعالجة | ملف فولاذي |
| الحد الأقصى لسرعة السحب |
75-100 م / دقيقة |
| الحد الأقصى لسرعة السحب |
1050°/ثانية |
| خطأ استقامة الضلع | 0.02/م |
| إجمالي الطاقة | 48 كيلو واط |
| استهلاك الطاقة | 7 كيلو واط / ساعة |
| اتجاه الانحناء |
ثنائي الاتجاه |
| دقة طول الأطواق | ±1 مم |
| دقة طول الضلع | ±5 مم |
| دقة الزاوية | ±1° |
| الحد الأقصى لزاوية الانحناء | ±180° |
| الحد الأقصى لزاوية الانحناء | 1000 مم |
| أقصر جانب للأطواق | 90 مم |
| درجة حرارة التشغيل | -5~40 ℃ |
| طريقة التحكم في الجر | سيرفو |
| طريقة التحكم في الانحناء | سيرفو |
| طريقة التحكم في التغذية الراجعة | سيرفو |
| الوزن الإجمالي | 3.7 طن |
مزايا المعدات
تتكون آلية المحاذاة المسبقة للمواد الخام من 14 عجلة تقويم. يمكن تعديل المسافة بين كل عجلة تقويم والتحكم فيها بواسطة البراغي. تحتوي عجلة التقويم على أخاديد مزدوجة ويمكن تقويمها بخط مزدوج. في الوقت نفسه، عجلة التقويم مصنوعة من فولاذ الأدوات السبائكي المطروق. ، مقاومة التآكل ومقاومة الصدمات.
مزودة بمحرك سيرفو عالي الطاقة 19 كيلو واط لضمان التشغيل السلس للجر. يتم اعتماد وصلة الانتقال ذات الرأس المربع، وتكون القوة 12 ضعف قوة وصلة المفتاح المسطح التقليدي. عجلة الجر مصنوعة من فولاذ الأدوات السبائكي المطروق، وهو مقاوم للتآكل والصدمات.
تم تصميم الشفرة السميكة المنقسمة بحيث يتم تثبيتها بمسامير على مقعد الشفرة، ويصل سمكها إلى 40 مم. إنه سريع الاستبدال وسهل الصيانة، مما يقلل بشكل كبير من تكلفة صيانة المعدات.
يمكن لوحدة التحكم بشاشة اللمس تخزين المئات من الرسومات وهي سهلة التشغيل.
مصنعنا
خدمتنا
شهادة
|
