| اسم العلامة التجارية: | GUTE |
| رقم الطراز: | SGW12D-2 |
| الـ MOQ: | 1 مجموعة |
| السعر: | 24000-26000USD/SET |
| تفاصيل التعبئة: | حالة الخشب الرقائقي |
| شروط الدفع: | L / C ، T / T ، D / P ، D / A |
نظرة عامة

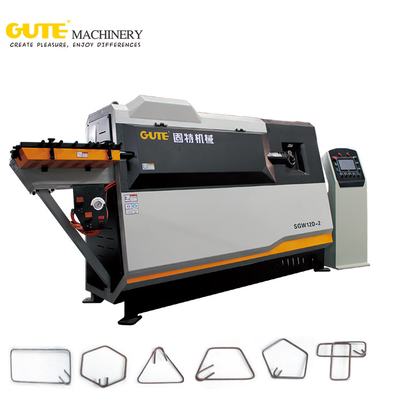

يمكن استخدام آلة ثني الأطواق CNC للتشكيل لمرة واحدة للأطواق والخطافات والأجزاء ذات الأشكال الخاصة. يمكنها إكمال وظائف التقويم والتحجيم والانحناء والقطع والعد التلقائي لقضبان التسليح والفولاذ المستدير. يستخدم الجهاز نظام تحكم رقمي، ويتحكم في نظام المؤازرة من خلال شاشة تعمل باللمس و PLC. تتميز الأطواق النهائية بدقة معالجة عالية وجودة مستقرة وموثوقة، ولديها قدرات تخزين رسومية قوية. إنه سهل التشغيل ومريح للإعداد. يمكن أن يوفر الكثير من العمالة والنفايات. يعد تحسين كفاءة المعالجة جزءًا لا غنى عنه في مباني البناء الحديثة، وهو أيضًا جهاز ذكي يلبي المعايير الوطنية.
نطاق التطبيق
تستخدم بشكل رئيسي في بناء بناء المساكن والطرق السريعة والطرق والجسور ومترو الأنفاق والمشاريع الأخرى.
03
معلمات الجهاز
| قطر الانحناء السلكي الفردي | 5–12mm |
| قطر الانحناء السلكي المزدوج | 5–8mm |
| مادة المعالجة | ملف فولاذي |
| الحد الأقصى لسرعة السحب | 75-100 م / دقيقة |
| الحد الأقصى لسرعة السحب | 1050°/ثانية |
| خطأ استقامة الضلع | 0.02/م |
| إجمالي الطاقة | 31KW |
| استهلاك الطاقة | 5KW/H |
| اتجاه الانحناء | ثنائي الاتجاه |
| دقة طول الأطواق | ±1mm |
| دقة طول الضلع | ±5mm |
| دقة الزاوية | ±1° |
| الحد الأقصى لزاوية الانحناء | ±180° |
| الحد الأقصى لزاوية الانحناء | 900mm |
| أقصر جانب للأطواق | 90mm |
| درجة حرارة التشغيل | -5~40 ℃ |
| طريقة التحكم في الجر | سيرفو |
| طريقة التحكم في الانحناء | سيرفو |
| طريقة التحكم في الحلقة المرتدة | سيرفو |
| الوزن الإجمالي | 3.3T |
مزايا المعدات
تتكون آلية المحاذاة المسبقة للمواد الخام من 14 عجلة تقويم. يمكن تعديل المسافة بين كل عجلة تقويم والتحكم فيها بواسطة البراغي. تحتوي عجلة التقويم على أخاديد مزدوجة ويمكن تقويمها بخط مزدوج. في الوقت نفسه، عجلة التقويم مصنوعة من فولاذ الأدوات سبيكة الحدادة. ، مقاومة التآكل ومقاومة الصدمات.

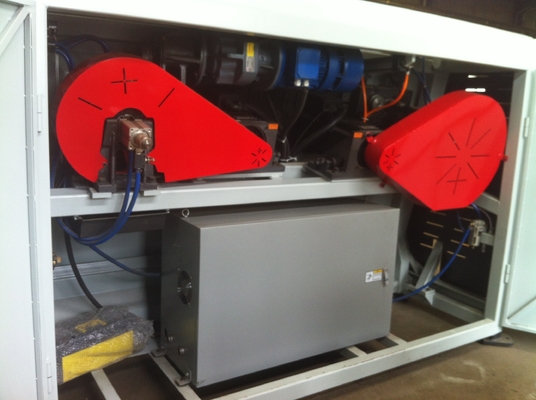

تم اعتماد وصلة الانتقال ذات الرأس المربع، وتبلغ قوتها 12 ضعف قوة وصلة المفتاح المسطح التقليدية. عجلة الجر مصنوعة من فولاذ الأدوات سبيكة الحدادة، وهو مقاوم للتآكل والصدمات.
تم اعتماد تصميم الشفرة السميكة المنقسمة، وتم ربطها بمقعد الشفرة، ويصل سمكها إلى 40 مم. إنه سريع الاستبدال وسهل الصيانة، مما يقلل بشكل كبير من تكلفة صيانة المعدات.
يمكن لوحدة التحكم بشاشة اللمس تخزين مئات الرسومات وسهلة التشغيل.
